艾锐斯生产的LSM 5 光片层切显微镜兼具荧光与明场两种高分辨成像模式，另有高灵敏度彩色相机加以辅助，支持图像时序采集，Z stack，多位置采集与拼接，图像去卷积，三维重构等。
返回列表
LSM 5 光片层切显微镜 |
|
|
适用场景 适用于需要低光毒性，低光漂白，高分辨率和高层切分辨率的各种应用场景，如 ： ◇ 活细胞或者细胞团成像 ◇ 动植物胚胎发育过程观察 ◇ 各种透明化动植物组织或者器官三维成像 ◇ 处于透明状态的各种生物活体成像，如果蝇幼虫，斑马鱼，线虫，植物幼苗等 |
|
 |
|
|
|
|
|
主要特点 样品尺寸最大可达 8mm X 8mm X 8mm； 光学分辨率可达230nm~300nm； 激光层切厚度可调，最小 2.5 微米（另有1微米可选）； 兼具荧光与明场两种高分辨成像模式； 彩色相机辅助成像 多激光可选，支持各种荧光标记； 成像不妥协，不同物镜可轻松切换； 软件支持图像时序采集，Z stack，多位置采集与 拼接，图像去卷积，三维重构等功能； 多终端自动同步存储，传输方便，确保数据安全 |

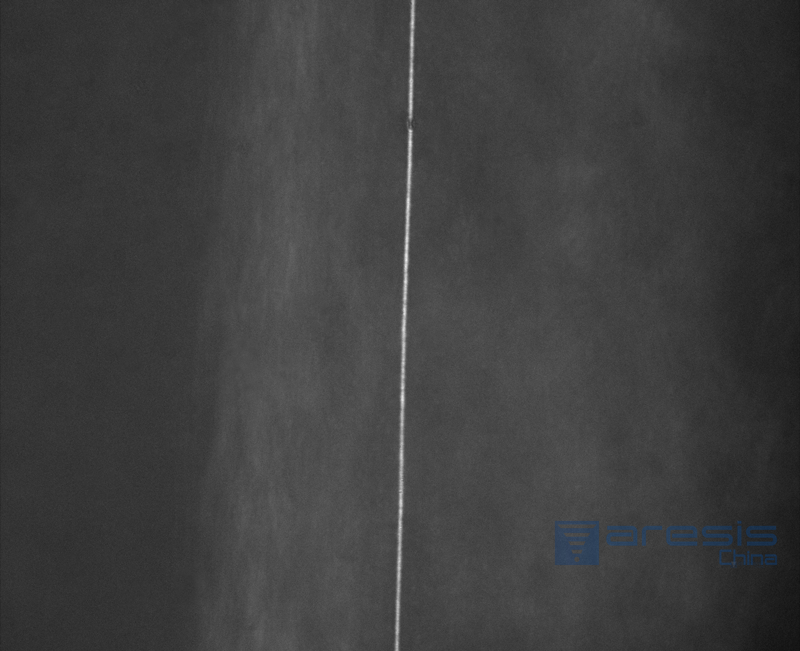

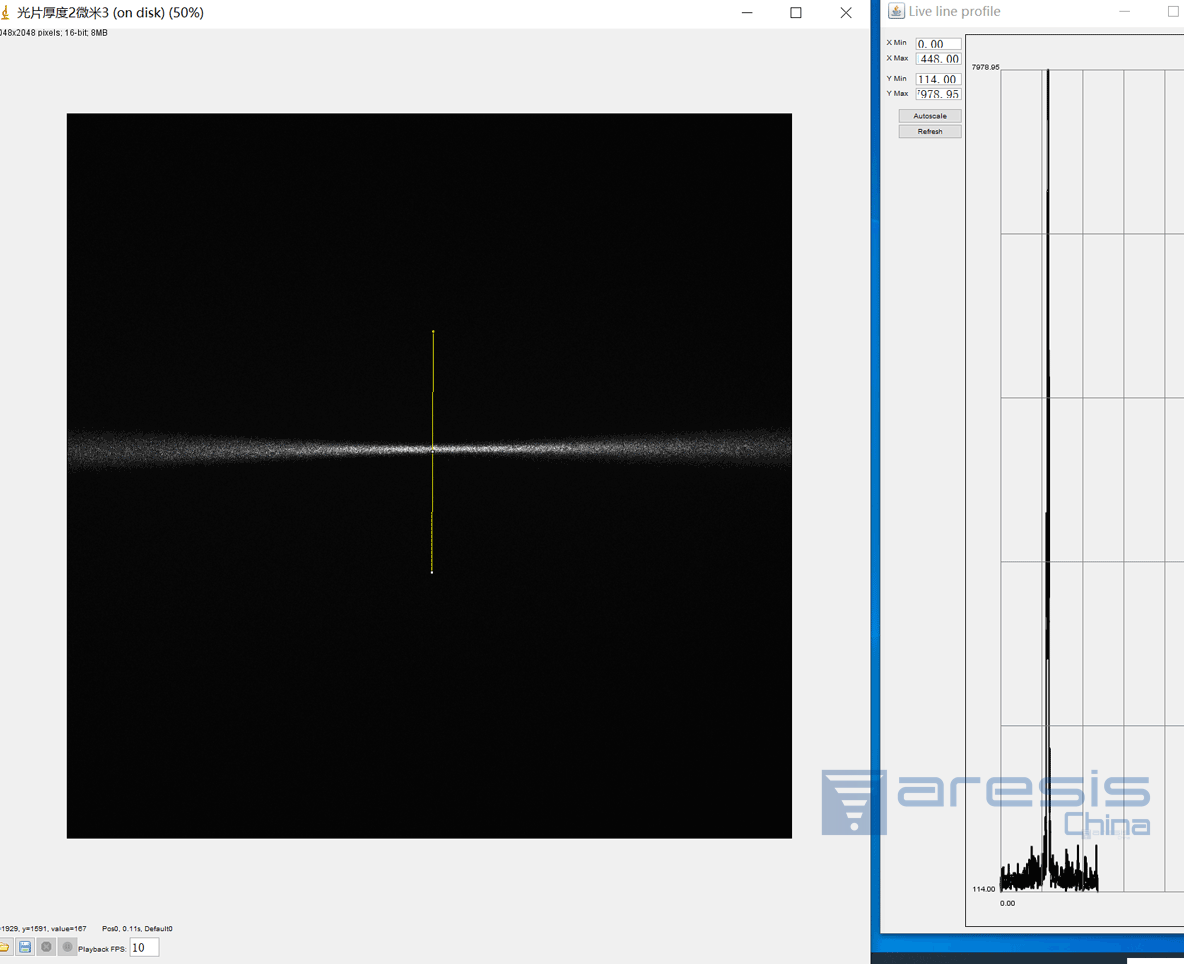

照明光片厚度约2.5微米 |
|

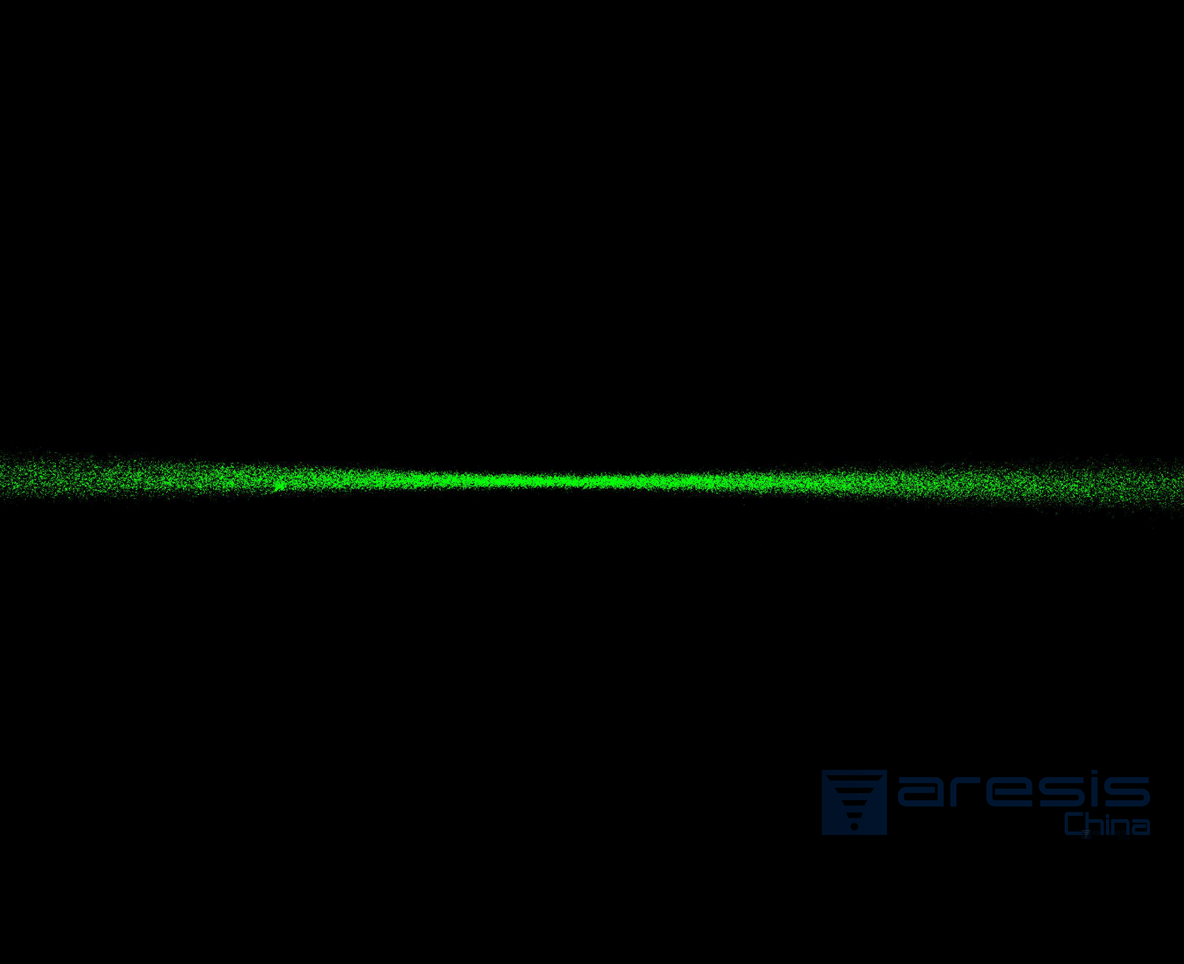

照明光片X轴剖面 |
|
|
照明光片y轴剖面 |
|
|
|
|
|

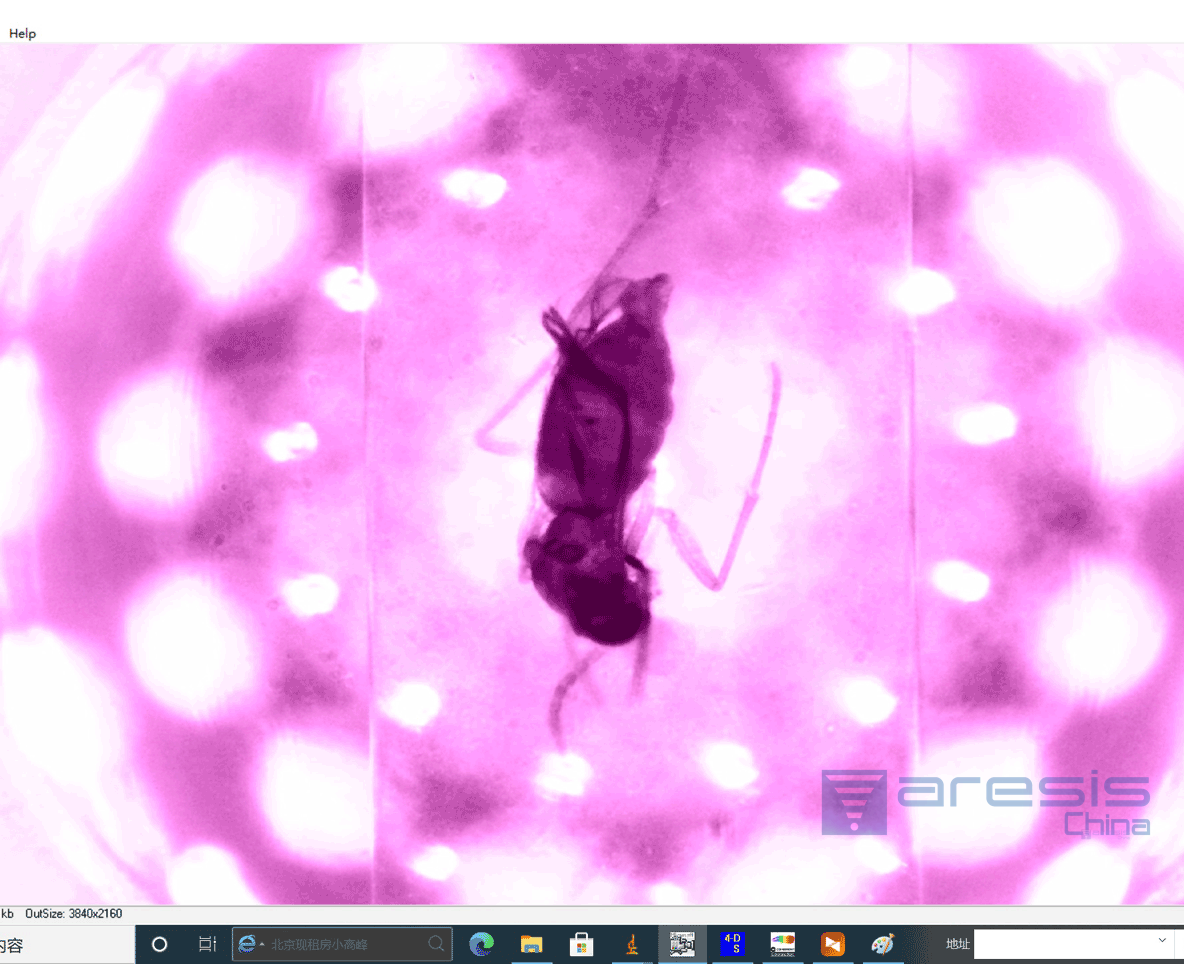

辅助成像系统 无损伤红外照明 放大倍数 1X~10X可调 高灵敏度彩色相机 分辨率3840X2160 主要用于辅助进样与低分辨率观察 |
辅助成像系统 |
|

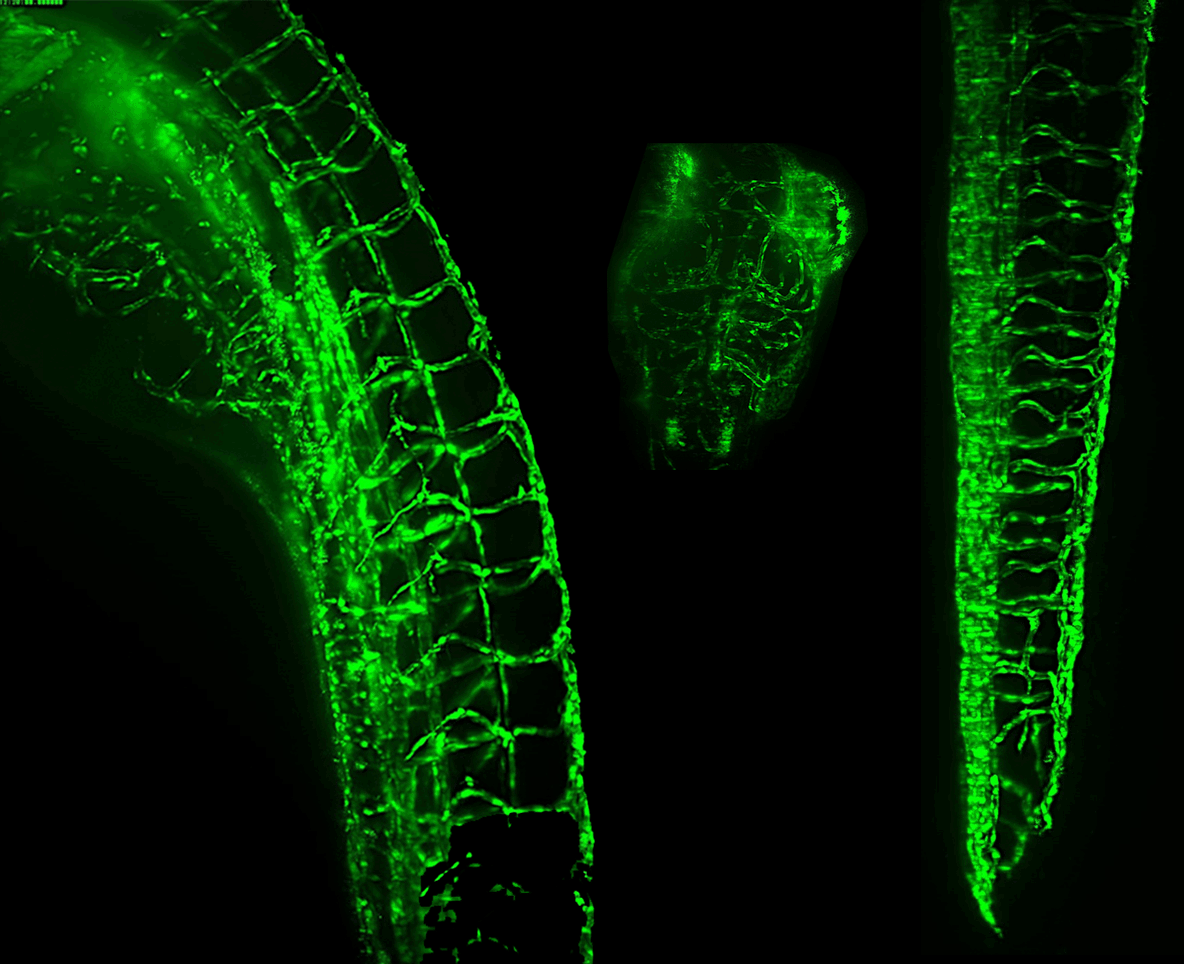

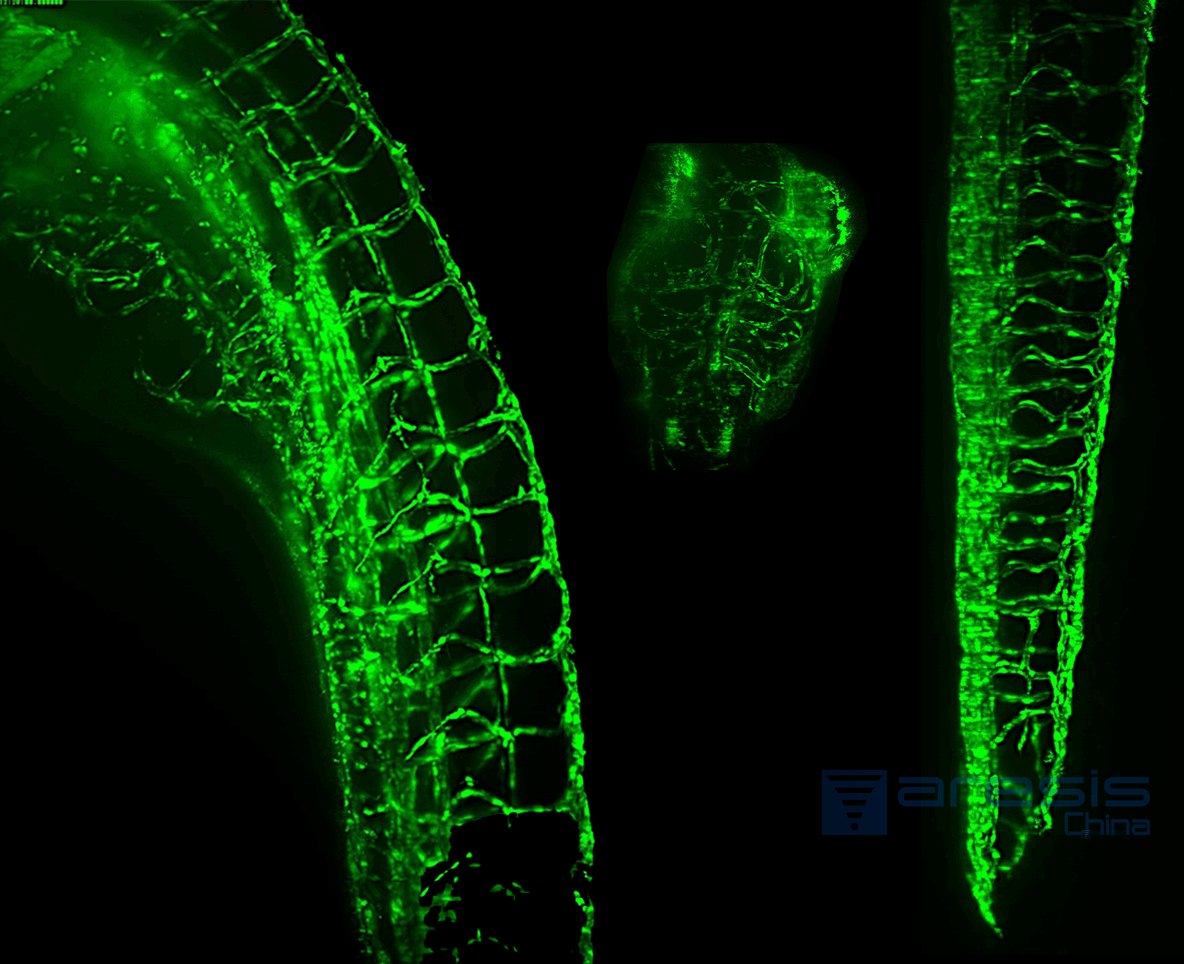

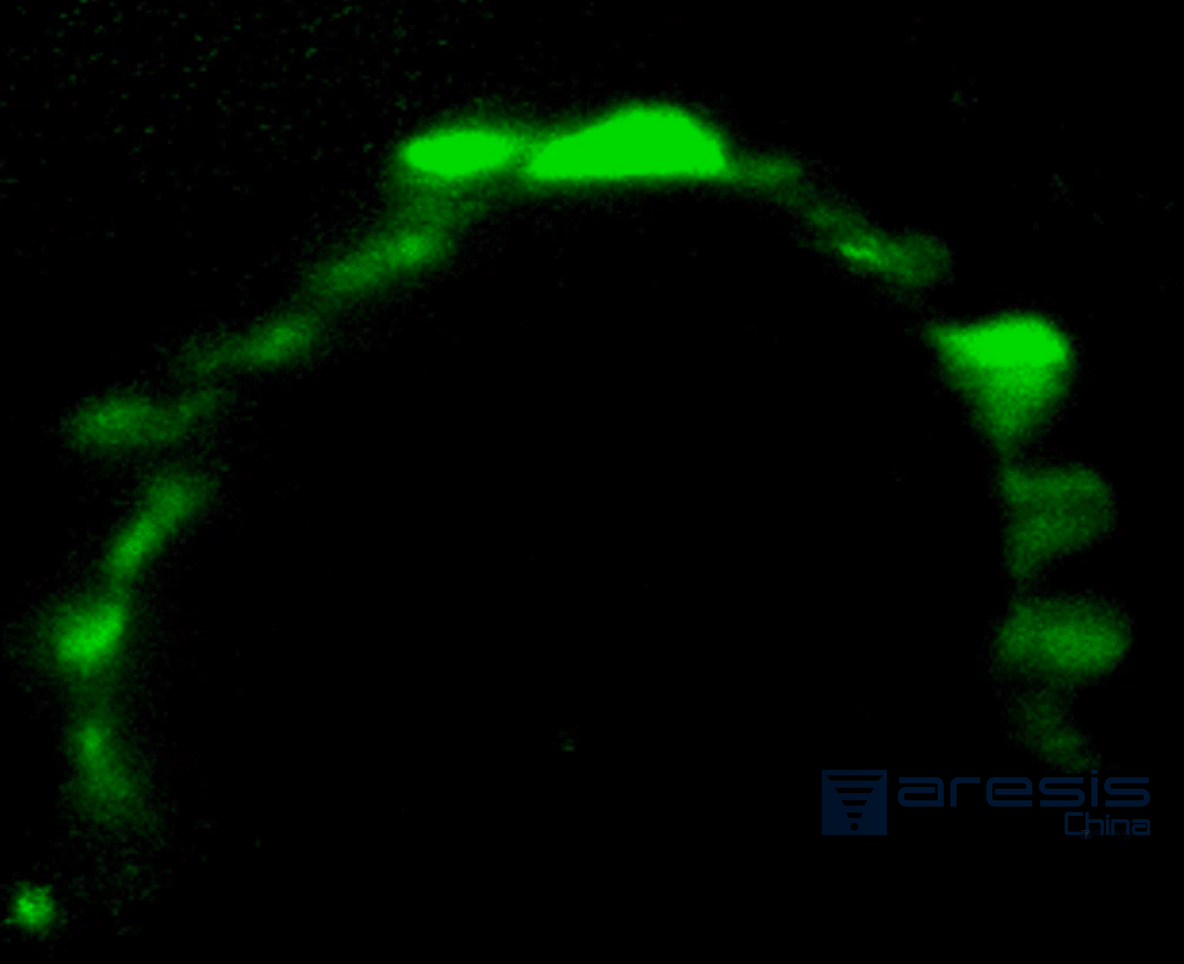

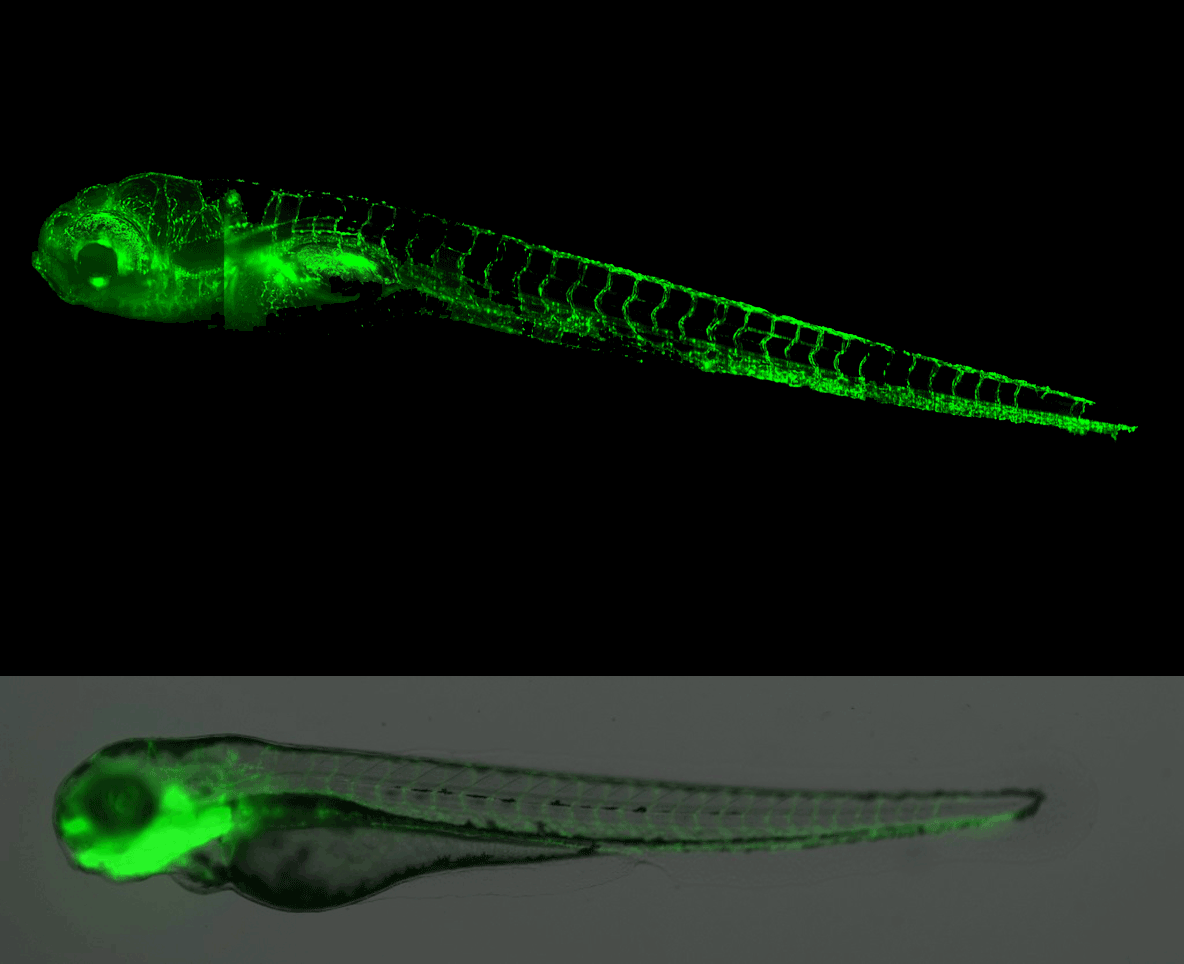

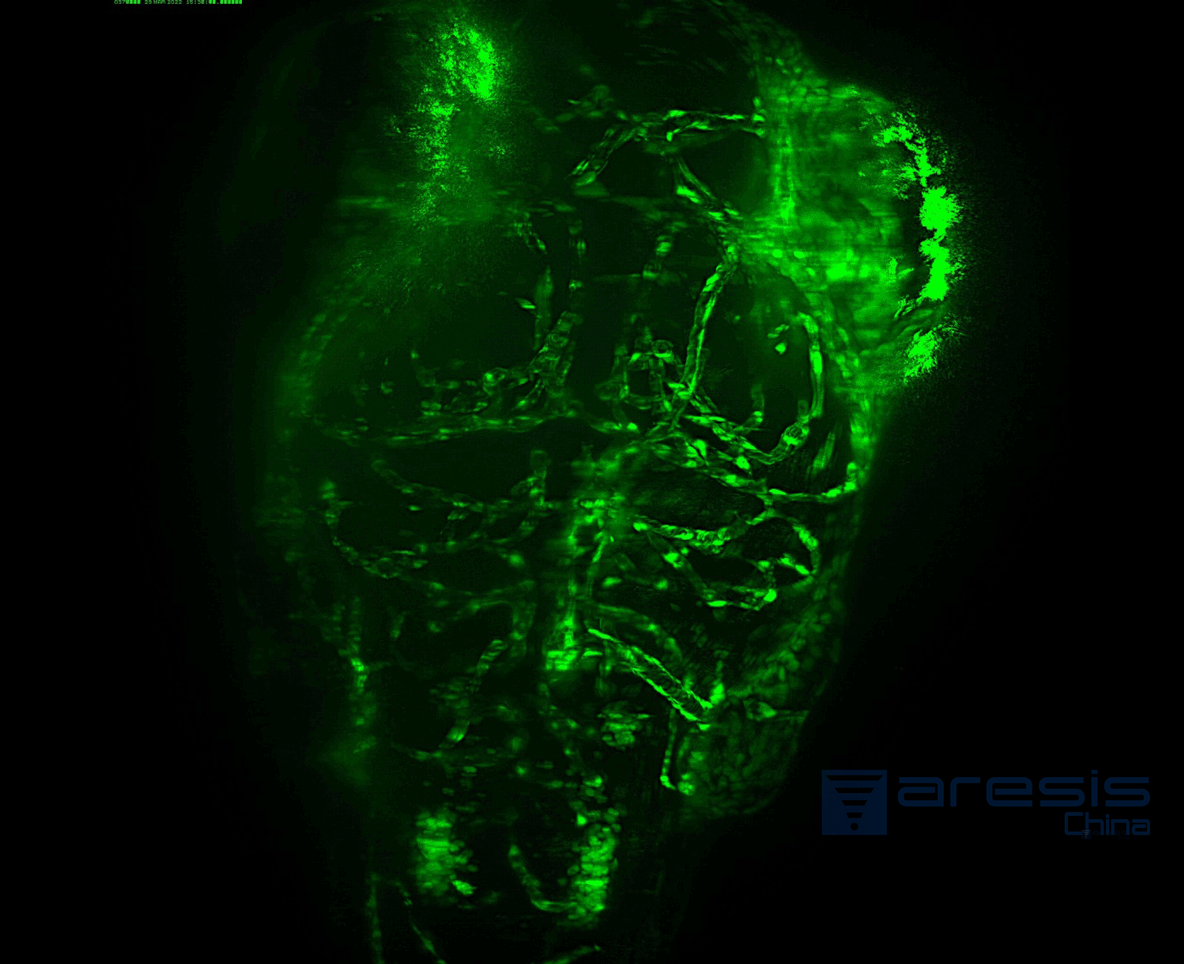

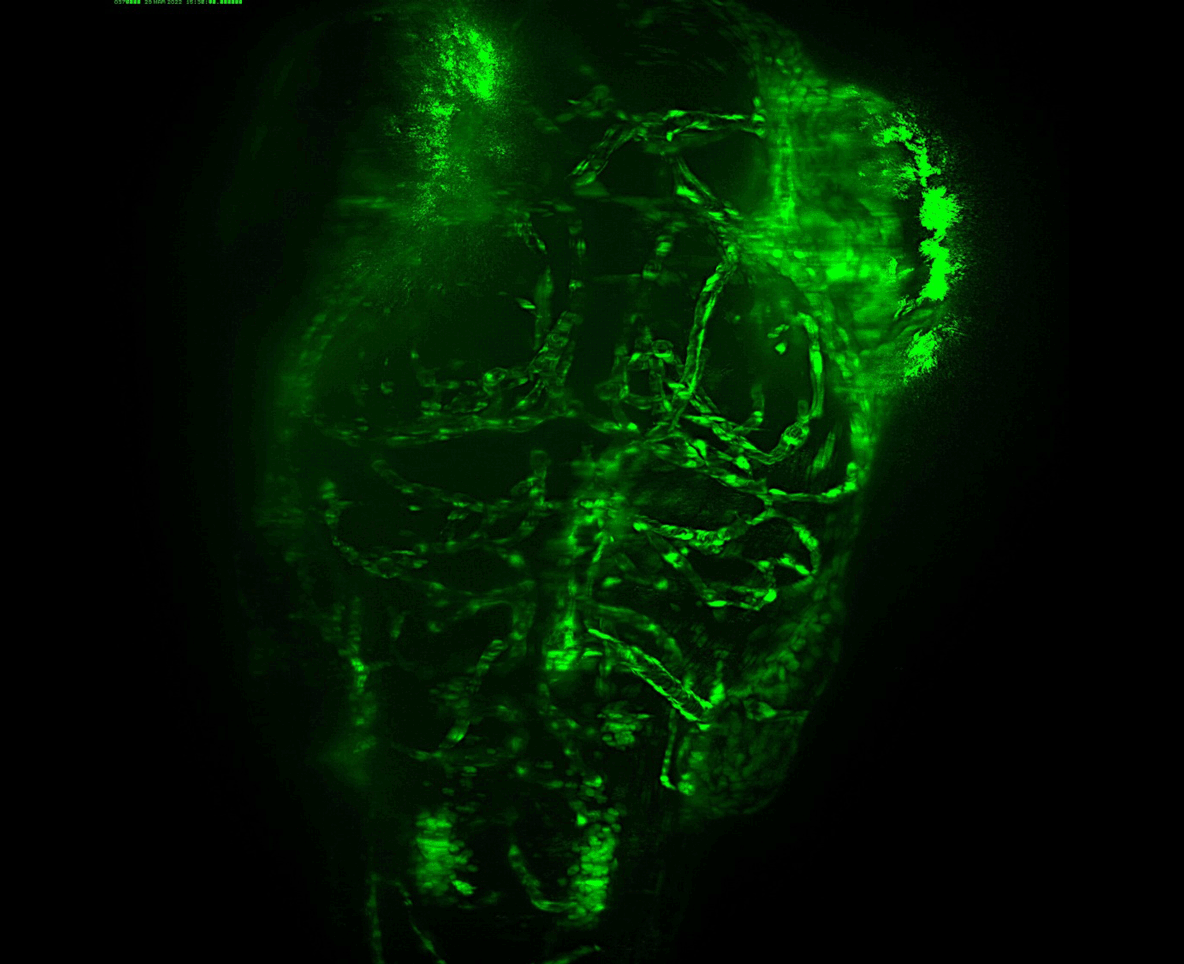

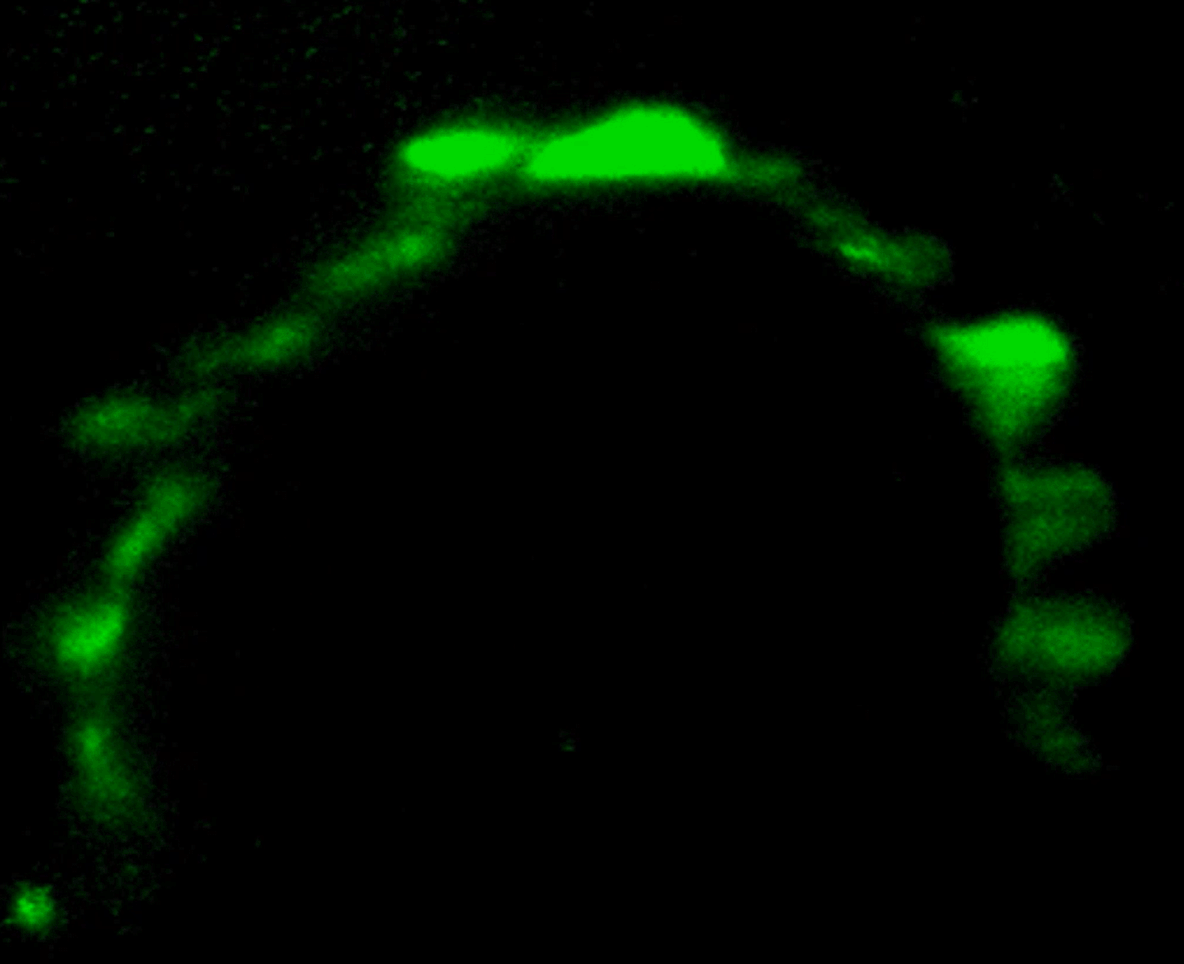

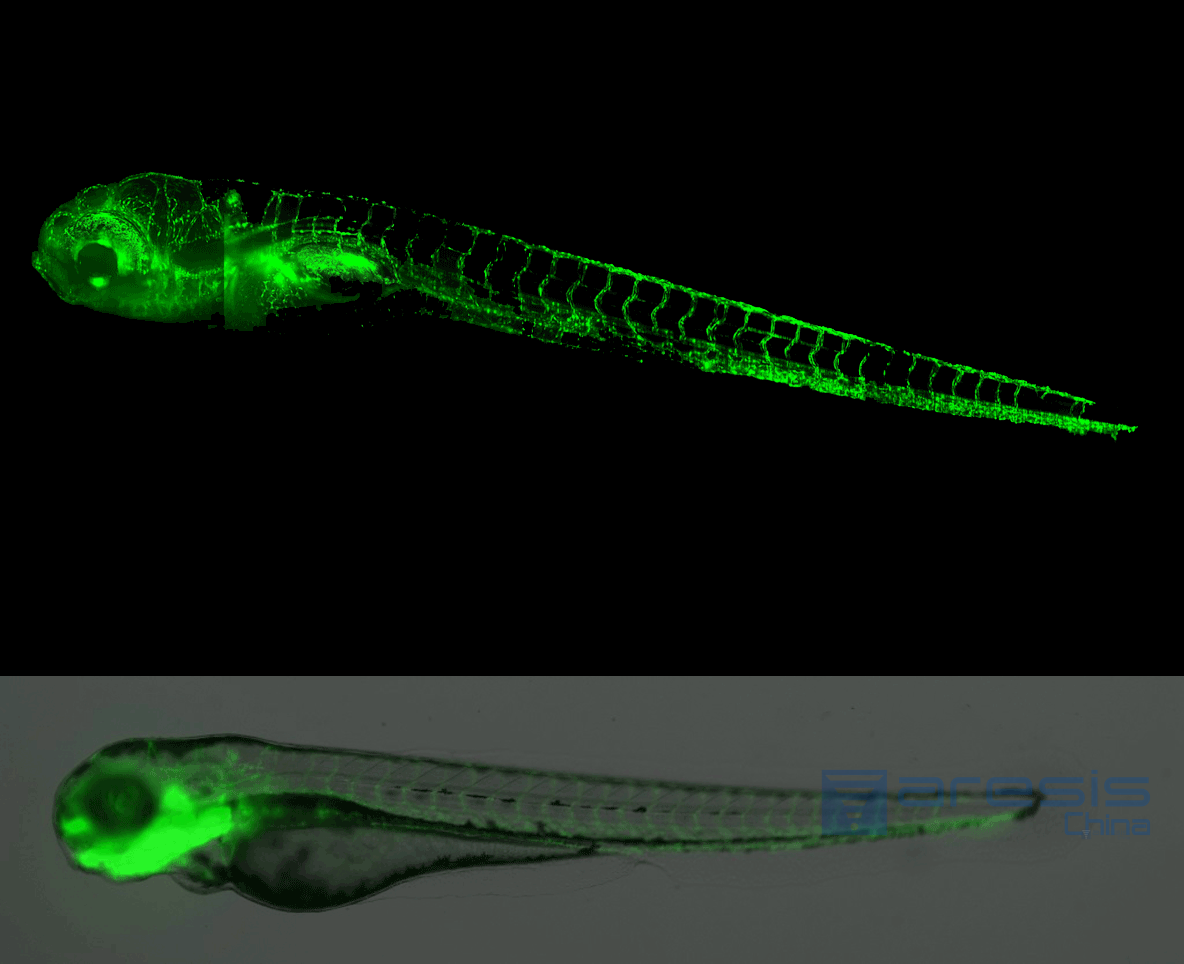

结果展示 |
|
 |
 |
 |
 |
|
性能参数表 |
|||||||
|
激发光片 |
照明光束 |
单向双向可选 |
|||||
|
光片数量 |
2 |
||||||
|
光片厚度 |
最小2.5μm连续可调(1μm可选) |
||||||
|
光片宽度 |
6mm |
||||||
|
适用折射率范围 |
1.33 - 1.56 |
||||||
|
彩色CCD成像 |
物镜 |
放大倍数 |
2x |
||||
| NA |
0.5 |
||||||
|
视野 |
1.7 - 17.6 |
||||||
| 数字变倍 |
10X |
||||||
|
工作距离 |
20mm |
||||||
|
彩色检测 |
6波长切换 |
||||||
|
高倍率高分辨光学检测 |
物镜(另有硅油物镜可选) |
20X |
20X(干) |
10X |
10X(干) |
4X |
2X |
|
数值孔径 |
1.0 |
0.45 |
0.5 |
0.3 |
0.2 |
0.06 |
|
|
总放大倍率(物镜+成像透镜) |
10X，20X |
10X，20X |
10X，5X |
10X，5X |
4X，2X |
2X，1X |
|
|
工作距离 |
2mm |
20mm |
6mm |
25mm |
8mm |
25mm |
|
|
适用折射率范围 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
1.33 - 1.56 |
|
|
彩色检测 |
6位或8位滤波轮过滤器 |
||||||
|
彩色校准 |
Dynamic动态400nm - 850nm |
||||||
|
探测器 |
类型 |
sCMOS |
|||||
|
像素 |
2048 x 2048 |
||||||
|
像素大小 |
6.5μm x 6.5μm |
||||||
|
最大帧率 |
100fps@全帧 |
||||||
|
噪音读取 |
0.3 e-@0℃ |
||||||
|
量子效率 |
QE 95 |
||||||
|
成像室 |
成像解决方案 |
水，透明试剂 |
|||||
|
样品行程范围（X,Y,Z） |
8mm × 8mm × 8mm |
||||||
|
样品大小 |
5μm~8mm |
||||||
|
光源 |
激光模块 |
支持多达6条激光线，每个二极管50mW - 100mW，波长可选，标配405nm，488nm，532nm，633nm |
|||||
|
尺寸 |
55cm x 70cm x 60cm(W x H x D) |
||||||
|
重量 |
60kg |
||||||
